No YH HidráulicoNossa equipe de vendas amigável possui o conhecimento, as qualificações e a experiência necessárias para identificar os requisitos do adaptador de aço. Nossos adaptadores de aço de grau industrial são feitos com os materiais mais duráveis para atender e exceder os padrões da indústria - e suas expectativas. Eles estão disponíveis para você a preços competitivos. Investir em um produto de qualidade economizará tempo e dinheiro em reparos no futuro.
Se você faz parte de um desses setores, nossos adaptadores de aço permitirão que você resolva problemas comuns de engenharia e melhore sua eficiência enquanto reduz custos. Alguns desses desafios incluem ferrugem e corrosão, adaptação incorreta de adaptadores e incapacidade de suportar altas pressões. Quando você muda para nossos resistentes adaptadores de aço, esses problemas se tornarão históricos.
Mercados comuns para adaptadores de aço
Mercados comuns incluem construção de máquinas, mineração, metais e minerais, máquinas e equipamentos móveis, petróleo e gás, ferrovias, renováveis e veículos. Essa qualidade é muito desejável para nossos clientes mais comuns de adaptadores de aço, que incluem, mas não estão limitados a, o seguinte:
√ Indústria de petróleo e gás
√ Indústria naval
√ Indústria de transformação
√ Indústria agrícola
√ Indústria de construção
√ Indústria automobilística
√ Industria de mineração
√ Indústria ferroviária
Informação técnica
Algumas das configurações disponíveis incluem:
√ O-ring SAE
√ Flange Dividida
√ SAE 45 graus Flare
√ Flare SAE 37 graus (JIC)
√ Tubo
√ Métrica / BSPP / BSPT
Características dos adaptadores de aço
Mesmo que nossos adaptadores de aço sejam extremamente resistentes a altas pressões quando todos os componentes são usados em harmonia, nunca violamos os padrões da indústria. Sua segurança e produtividade são a nossa maior consideração no processo de fabricação. A fim de melhorar o desempenho, atualizamos nosso revestimento para fornecer mais resistência à corrosão do que nunca.
Nossos adaptadores de aço também estão disponíveis em vários tamanhos. Oferecemos conexões de extremidade de rosca para tornar seu adaptador mais utilizável do que nunca.

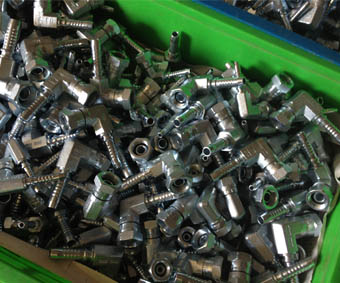

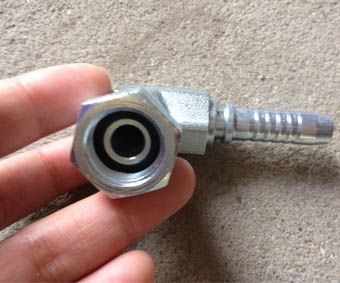

Cotovelo compacto
26791K acessórios são 90 graus JIC fêmea 74 graus cone assento cotovelo compacto. As conexões 26791K são feitas de aço carbono, semelhante ao aço macio. As conexões 26791K são forjadas antes de serem colocadas em produção por máquinas CNC. Podemos garantir a precisão exata, tolerância certa e tratamento de superfície suave.
√ Parte no .: 26791K (90 ° JIC Feminino 74 ° Cone Seat Elbow Compacto)
Tipos de rosca: BSPT, JIC, BSP (estes três tipos são itens padrão fabricados em nossa fábrica)
√ MOQ: 300PCS cada item
√ tempo de entrega: cerca de 30 dias.
Desenho compacto do cotovelo
Tabela de Dados Técnicos
PARTE NO. | LINHA E | BORDA DE MANGUEIRA | DIMENSÕES | ||||
DN | TRAÇO | C | S1 | S2 | H | ||
26791K-04-04 | 7/19 "X20 | 6 | 4 | 8.5 | 17 | 11 | 18.2 |
26791K-06-04 | 9/16 "X18 | 6 | 4 | 10 | 19 | 14 | 21 |
26791K-06-06 | 9/16 "X18 | 10 | 6 | 10 | 19 | 17 | 21.3 |
26791K-08-06 | 3/4 "X16 | 10 | 6 | 11 | 24 | 19 | 25 |
26791K-08-08 | 3/4 "X16 | 12 | 8 | 11 | 24 | 22 | 25 |
26791K-10-08 | 7/8 "X14 | 12 | 8 | 11 | 27 | 22 | 27.5 |
26791K-10-10 | 7/8 "X14 | 16 | 10 | 11 | 27 | 22 | 27.5 |
26791K-12-12 | 1,1 / 16 "X12 | 20 | 12 | 13.5 | 32 | 27 | 30 |
26791K-16-16 | 1,5 / 16 "X12 | 25 | 16 | 14.5 | 41 | 33 | 34.3 |

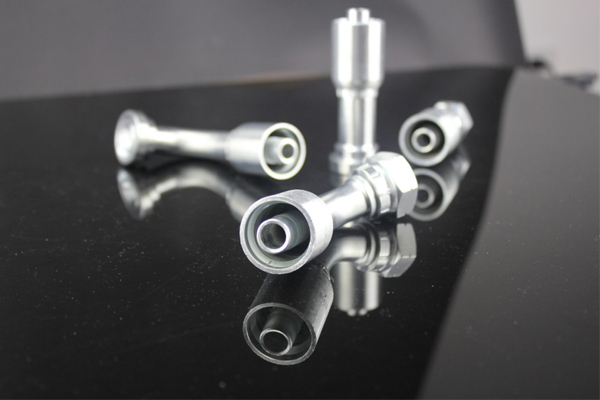

Conector de tubo SS
Os encaixes de peça 87612one são flange SAE 6000PSI para mangueiras em espiral com quatro fios integrados. As conexões de peça 87612one são feitas de aço carbono 45 principalmente na YH Hydraulic, mas a ponteira frisada é em aço macio. As Máquinas Avançadas de Crimpagem são usadas no procedimento de crimpagem para controlar a alta precisão.
√ Parte no .: 87612Uma peça (flange 6000PSI SAE para montagem integral de quatro fios de mangueira espiral)
√ Tamanhos: adequados para tamanhos de flanges: 1/2 "a 2"; outros por favor contate-nos
√ Preço: preço cotado são com 45 aço carbono; Para outros materiais, por favor avise-nos com antecedência.
√ Tipo de ponteira: 00400 (anilhas para mangueiras em espiral)
√ amostras: menos de 2 pcs é gratuito para verificar a qualidade.

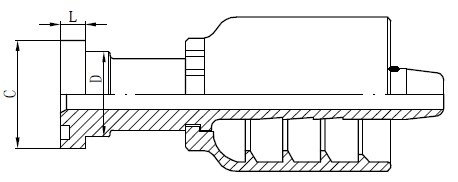

Desenho de conector de tubo SS
Tabela de Dados Técnicos
PARTE NO. | TAMANHO DA FLANGE | BORDA DE MANGUEIRA | DIMENSÕES | |||
DN | TRAÇO | C | D | eu | ||
87612-08-08 uma peça | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
87612-12-12 uma peça | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
Peça 87612-16-16one | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
87612-20-20one peça | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
Peça 87612-24-24one | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
Peça 87612-32-32one | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |

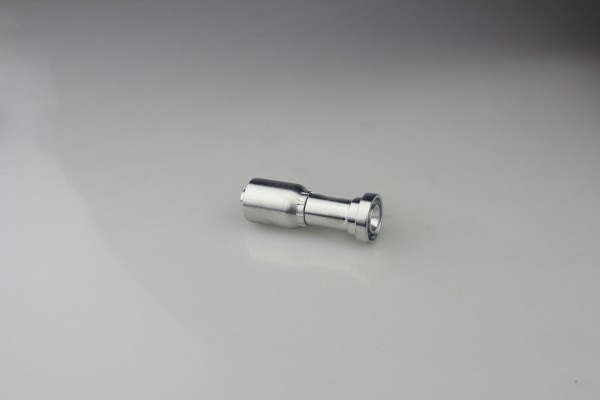

Conexões hidráulicas de aço inoxidável
As conexões de peça única 87611 são flange SAE 6000PSI para conexões integrais de um ou dois fios. Tamanhos de 08 a 32 estão envolvidos na produção diária de YH. Os acessórios 87611one são acessórios 87611 cravados com anilhas 00210 ou 00110 por máquinas de crimpagem com ponteiras. Materiais de boa qualidade são colocados em produção para que produtos de boa qualidade possam ser garantidos. Todos os acessórios são fabricados por máquinas CNC para controlar as exigências de alta precisão.
√ Parte no .: 87611Uma peça (Flange 6000PSI SAE para montagem integral de um ou dois fios)
√ Material: acessórios vêm em aço carbono 45; ponteiras são em aço carbono (aço carbono 20)
√ Tipo de virola: 00210 (ponteira para mangueira trançada de dois fios); 00110 (ponteiras para mangueira trançada de um fio); 03310 (ponteiras para mangueira trançada de um ou dois fios)
√ amostras: menos de dois conjuntos é gratuito para verificar a qualidade

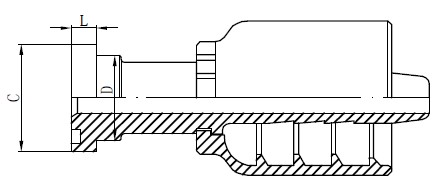

Desenho de acessórios hidráulicos de aço inoxidável
Tabela de Dados Técnicos
PARTE NO. | TAMANHO DA FLANGE | BORDA DE MANGUEIRA | DIMENSÕES | |||
DN | TRAÇO | C | D | eu | ||
87611-08-08um pedaço | 1/2" | 12 | 8 | 31.8 | 23.9 | 7.9 |
87611-12-12 uma peça | 3/4" | 20 | 12 | 41.3 | 31.7 | 8.9 |
Peça 87611-16-16one | 1" | 25 | 16 | 47.6 | 38 | 9.6 |
Peça 87611-20-20one | 1.1/4" | 32 | 20 | 54 | 43.6 | 10.4 |
Peça 87611-24-24one | 1.1/2" | 40 | 24 | 63.5 | 50.8 | 12.7 |
Peça 87611-32-32one | 2" | 50 | 32 | 79.4 | 66.5 | 12.7 |

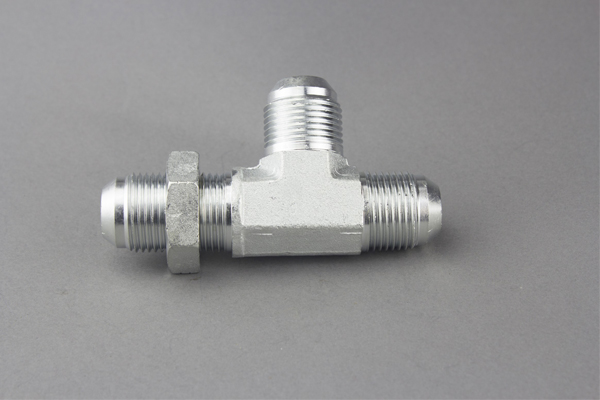

Adaptador Boss O-ring Boss
O AJOJ-OG é um cone JIC de 74 graus macho com um T de ramo saliente de anel-O SAE. A série AJOJ-OG tem tamanhos completos mostrados na tabela de dados técnicos que são bem-vindos pelos clientes em sua maioria. YH também envolvido em outros tipos de rosca e tamanhos produzindo. Convidamos você a nos enviar descrições ou fotos para confirmar com antecedência.
√ Parte no .: AJOJ-OG (JIC macho 74 graus cone / SAE o-ring boss branch tee)
√ Tipos: Em linha reta para duas extremidades; Cotovelo para duas extremidades; Três tipos de extremidades
√ Logo: YH; outro logotipo exigido do cliente em produtos é aceitável
√ Personalizado-orientado: YH pode fornecer o serviço do OEM com desenhos ou amostras dos clientes apresentados
√ pós-venda: para confirmar a boa qualidade fornecida, damos o serviço pós-venda para os clientes.

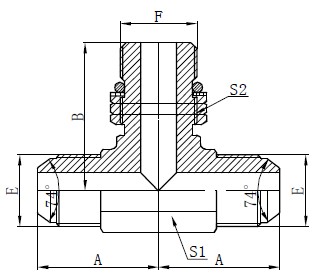

Desenho do adaptador de ressalto do anel de vedação SAE
Tabela de Dados Técnicos
FIO | DIMENSÕES | |||||
PARTE NO. | POR EXEMPLO | F | UMA | B | S1 | S2 |
AJOJ-04OG | U7 / 16 "X20 | U7 / 16 "X20 | 24.5 | 27.2 | 11 | 17 |
AJOJ-05OG | U1 / 2 "X20 | U1 / 2 "X20 | 25 | 29 | 14 | 17 |
AJOJ-05-04-05OG | U1 / 2 "X20 | U7 / 16 "X20 | 25 | 30 | 14 | 17 |
AJOJ-06OG | U9 / 16 "X18 | U9 / 16 "X18 | 25 | 31.8 | 14 | 19 |
AJOJ-06-04-06OG | U9 / 16 "X18 | U7 / 16 "X20 | 25 | 30 | 14 | 17 |
AJOJ-06-05-06OG | U9 / 16 "X18 | U1 / 2 "X20 | 25 | 30 | 14 | 17 |
AJOJ-08OG | U3 / 4 "X16 | U3 / 4 "X16 | 27.5 | 36.8 | 19 | 24 |
AJOJ-08-06-08OG | U3 / 4 "X16 | U9 / 16 "X18 | 27.5 | 33.5 | 19 | 19 |
AJOJ-10OG | U7 / 8 "X14 | U7 / 8 "X14 | 30 | 44 | 22 | 27 |
AJOJ-10-08-10OG | U7 / 8 "X14 | U3 / 4 "X16 | 30 | 40 | 22 | 24 |
AJOJ-12OG | U1.1 / 16 "X12 | U1.1 / 16 "X12 | 35 | 51 | 24 | 32 |
AJOJ-12-08-12OG | U1.1 / 16 "X12 | U3 / 4 "X16 | 35 | 44 | 24 | 24 |
AJOJ-12-10-12OG | U1.1 / 16 "X12 | U7 / 8 "X14 | 35 | 49 | 24 | 27 |
AJOJ-16OG | U1.5 / 16 "X12 | U1.5 / 16 "X12 | 43 | 54.5 | 33 | 41 |
AJOJ-20-16-20OG | U1.5 / 8 "X12 | U1.5 / 16 "X12 | 59 | 59.5 | 44 | 41 |
AJOJ-20OG | U1.5 / 8 "X12 | U1.5 / 8 "X12 | 59 | 59 | 44 | 50 |

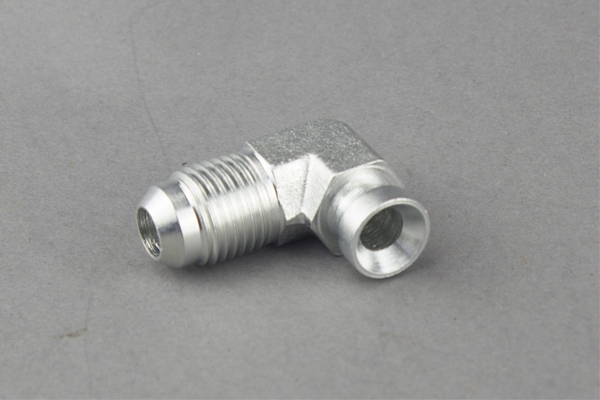

JIC conectores de face plana
Adaptadores 2J9 são 90 graus JIC macho 37 graus cone para JIC fêmea 37 graus assento. As dimensões completas dos tamanhos são mostradas abaixo na folha de dados técnicos. Os adaptadores são fabricados de acordo com desenhos ou exigências especiais dos clientes. Nosso padrão de produção é o vencedor, que é o mesmo da Eaton.
√ Parte no .: 2J9 (90 ° JIC Macho 74 ° Cone para JIC Feminino 74 ° Assento)
√ Formas e retas são fabricadas de acordo com as composições de materiais desejadas pelos desenhos ou exigências dos clientes.
Fit Os acessórios YH são produzidos em conformidade com os padrões SEA, BS, AS, ANSI e DIN
√ Disponível para extrusões ou forjamento
√ Utilizável com tubulação hidráulica de aço, latão e alumínio, que é flare
√ produtos de qualidade a longo prazo com preços razoáveis oferecidos

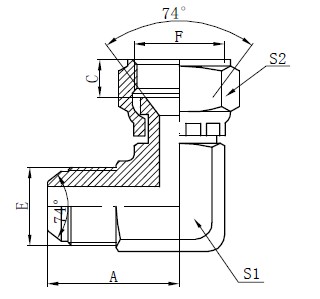

JIC Flat Face Connectors Drawing
Tabela de Dados Técnicos
FIO | DIMENSÕES | |||||
PARTE NO. | E | F | UMA | C | S1 | S2 |
2J9-04 | U7 / 16 "X20 | U7 / 16 "X20 | 24.5 | 8.5 | 11 | 17 |
2J9-05 | U1 / 2 "X20 | U1 / 2 "X20 | 24.5 | 9.5 | 11 | 19 |
2J9-06 | U9 / 16 "X18 | U9 / 16 "X18 | 29 | 10 | 14 | 19 |
2J9-06-08 | U9 / 16 "X18 | U3 / 4 "X16 | 33 | 11 | 19 | 24 |
2J9-08-06 | U3 / 4 "X16 | U9 / 16 "X18 | 33 | 10 | 19 | 19 |
2J9-08 | U3 / 4 "X16 | U3 / 4 "X16 | 33 | 11 | 19 | 24 |
2J9-08-10 | U3 / 4 "X16 | U7 / 8 "X14 | 37 | 11 | 22 | 27 |
2J9-10 | U7 / 8 "X14 | U7 / 8 "X14 | 37 | 11 | 22 | 27 |
2J9-10-08 | U7 / 8 "X14 | U3 / 4 "X16 | 37 | 11 | 22 | 24 |
2J9-10-12 | U7 / 8 "X14 | U1.1 / 16 "X12 | 43 | 13.5 | 27 | 32 |
2J9-12 | U1.1 / 16 "X12 | U1.1 / 16 "X12 | 43 | 13.5 | 27 | 32 |
2J9-12-10 | U1.1 / 16 "X12 | U7 / 8 "X14 | 43 | 11 | 27 | 27 |
2J9-12-16 | U1.1 / 16 "X12 | U1.5 / 16 "X12 | 52 | 14.5 | 33 | 41 |
2J9-16 | U1.5 / 16 "X12 | U1.5 / 16 "X12 | 52 | 14.5 | 33 | 41 |
2J9-16-20 | U1.5 / 16 "X12 | U1.5 / 8 "X12 | 59 | 15.5 | 44 | 50 |
2J9-20-16 | U1.5 / 8 "X12 | U1.5 / 16 "X12 | 59 | 14.5 | 44 | 41 |
2J9-20 | U1.5 / 8 "X12 | U1.5 / 8 "X12 | 59 | 15.5 | 44 | 50 |
2J9-20-24 | U1.5 / 8 "X12 | U1.7 / 8 "X12 | 61 | 18.5 | 50 | 55 |
2J9-24-20 | U1.7 / 8 "X12 | U1.5 / 8 "X12 | 61 | 15.5 | 50 | 50 |
2J9-24 | U1.7 / 8 "X12 | U1.7 / 8 "X12 | 61 | 18.5 | 50 | 55 |
2J9-32 | U2.1 / 2 "X12 | U2.1 / 2 "X12 | 66 | 24.5 | 65 | 75 |
